气动量仪是一种长度测量工具。具有高精度、形式多样、快速测量的特点。
气动量仪测量原理是比较测量法。其测量方法是将长度信号转化为气体流量或压力信号,通过玻璃管浮标或电子柱光柱的形式显示处理。这两种形式分别称为浮标式气动量仪和电子柱式气电量仪。气动量仪是一种可多台拼装的量仪,它与不同的气动测头搭配,可以实现多种参数的测量。为满足工业4.0时代对自动化精密测量的要求,气电量仪在信号处理信息分析方面有突出优势。

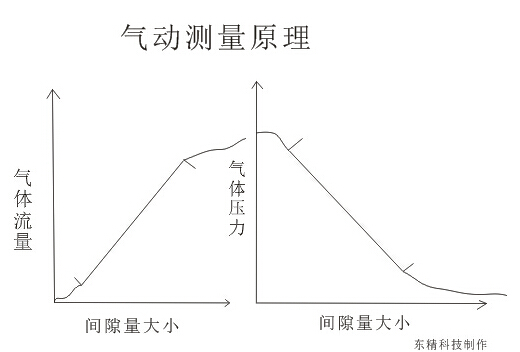

气动测量是通过空气流量和压力来测量工件尺寸大小的技术,空气的流量与尺寸间隙的大小具有一定的比例关系。实现气动精密测量,需要感应被测工件尺寸变化,通常称之为测量头,也就是气动测量中的气测校。气测校感应的气体流量或压力变化的信号交由量仪本体来处理并显示给用户。
气动测量是一种相对测量,是以上下标准件为基准来实现精密测量。上下标准件的尺寸我们称为绝对尺寸,感应器计算获得的尺寸称为相对尺寸,绝对尺寸是测量结果保证的关键要素。而在气动测量中的测量装置我们称之为气测校,包括气测头与上下标准键。气测头实现尺寸测量的感应功能,上下标准件则提供了测量的基准。

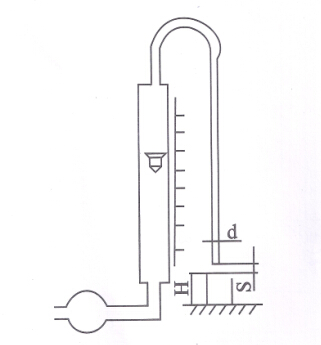

浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器,当压缩空气通过锥度玻璃管时,流量的变化使得浮标在玻璃管内的位置相应的变化,于是刻度尺上的变化量就可以直接读出被测尺寸的变化。此时测得的为相对值,这也是配合公差中最重要的参数。如右图所示:
量仪的测量原理是通过孔为d的喷嘴端面与被测表面的间隙的空气流量Q与圆柱侧面积πds成函数关系:Q=f(πdS)。当喷嘴孔径d固定不变时,流量Q只与间隙S成函数关系:Q=f(S)。
